直管壓力平衡波紋補償器是一種用于補償系統中的軸向位移，內壓推力自身平衡的工具。該補償器的二端各有一個工作波紋管，中間有一個平衡波紋管，補償器通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。
直管壓力平衡型波紋補償器的結構特點：

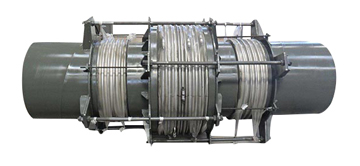

直管壓力平衡型波紋補償器是由中間的一個平衡波紋管、兩端各一個工作波紋管（共兩個）及其它連接件組成，其主要特點是能夠自身平衡和吸收掉壓力推力，對管道不會產生額外的載荷。適用于不易設置主固定支架的管線，使用直管壓力平衡型波紋補償器只需在關系中設置中間固定支架即可，此類型波紋補償器只能吸收軸向位移，不能吸收收橫向位移。

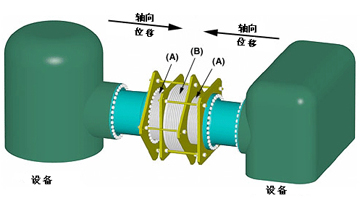

如圖所示的是典型的直管壓力平衡式波紋補償器的安裝方式，兩臺設備敏感的負荷要求帶法蘭附件部分的壓力和位移都非常小。當直管壓力平衡式波紋補償器吸收所有的軸向位移時，兩臺設備可以由于溫度的影響而延長。如果設備間的管線或者補償器的直徑大于管直徑4倍時，應該使用直管壓力平衡式波紋補償器。
直管壓力平衡型波紋補償器有兩種形式：
一種是用外部拉桿連接平衡波紋管與工作波紋管達到平衡效果，
另一種是用內部舌管連接平衡波紋管與工作波紋管實現平衡。這兩種形式需要根據管系的具體情況來定，選擇方法將會在日后的常見問題欄目中進行講解。
